摘 要：在总结医药行业尝试室工程设计心得的基础上，综合尝试室设计的根基思路，结合目前造药行业尝试室设计中遇到的一些具体问题，分享在尝试室定性、GMP 的具体要求以及节能设计的重点和经验供参考和分享。
关键词：医药行业 ；尝试室；设计重点
尝试室设计是医药工程设计的一个沉要内容。一个齐全的药企必要有配套的多元化的质量检验中心，这就涉及到多种尝试室设计。近年来，好多驰名企业的研发中心在设计上也主张多种尝试室的组合设计。另表，急速发展的生物造药领域，不论是生物细胞还是基因工程，好多情景下，这类出产车间性质上就是一个大尝试室。因而本文总结造药行业尝试室设计的经验，综合重点、沉点，和各人分享。
一、尝试室的根基设计思路
1.1
设计的着眼点
（1）按分析步骤设置：理化分析、仪器分析、特殊项目分析等；
（2）按工作性质设置：研发、检测、中试出产等；
（3）按用处设置：细胞学分析、生物学分析、动物学分析、理化分析等。
1.2
设计的布局
关于尝试室布局有多种形状，如一字形单通路尝试室布局，口字形双走路尝试室布局，大间套幼间尝试室布局以及混合性尝试室布局，能够凭据具体情况选用。
推荐按尝试室现实工作流程或一样用处的尝试间集中设置来思考布局，分歧尝试间（区域）以实现分歧的尝试操作，各尝试间（区域）按尝试操作挨次排布。具体可按下列工作流历来排布：样品流，废料流（带毒废料流）。
1.3
构筑及公用工程设计
构筑物定性简直定，民用还是出产，这个凭据尝试室具体用处来确定。
构筑设计按《构筑设计防火规范》中有关要求思考尝试室布局，应关注尝试室有机溶媒的使用情况，有机溶媒的耗量与尝试室布局或本构筑物定性有亲昵关系，应参照《构筑设计防火规范》中有关条款设计。
若是旧厂房刷新项目，结构需复核大型灭菌柜和档案资料室等负荷较沉房间的楼板荷载。
暖通设计是尝试室设计的沉点之一，重要有排风和空调两方面内容，也是尝试室节能设计的沉点内容之一。
气源的设计有两种方式：一种是园区或厂区集中供给，管路直接连至使用点；另一种是从气体冈炜供气，冈炜设于气瓶间，通过汇流排送至用气点。
尝试区内公用工程管线的接入有两种方式：一种为地板内或楼板下走线，至使用点处上翻直接衔接使用点；另一种为常见的夹层内敷设管路，通过职能柱或隔墙内衔接至使用点。
把稳灭菌柜等大功率设备（出格是电加热设备）的供电设计；精密仪器思考稳压电源和UPS ；思考部门精密仪器的单独接地设计；思考合理的网络、监控及插座设计等。
1.4
消防和安全设计
尝试室布局时需思考消防分散走廊满足规范要求。
按规范要求设置水消防系统，喷淋可思考选取预作用式喷淋系统，以免误喷导致设备的损失。
节造试剂存放总量，选用带排风的试剂存放柜。
如有氢化反映，宜单独设置，面积节造到最幼，安插在构筑端头，按防爆区域设计，并思考足够的泄压面积及门斗。
尝试区设垂危冲淋和洗眼器等人身防护安全措施。
与活性菌种接触的物品及人员应试虑灭菌措施，做好生物安全防护工作。
药厂的质量检验中心安插重要由以下职能间组成：① 样品网络；② 样品纪录和分发；③ 样品分析；④ 试剂存放间；⑤ 洗濯、干燥间；⑥ 造就基造备；⑦ 高压灭菌 ；⑧ 会议室 ；⑨ 资料档案室 ；⑩ 员工办公室和洗手间。留样间、分析辅助职能间（蕴含天平室、精密仪器室、尺度品配造间等）、公用工程辅助职能间（蕴含气瓶间、造水间、配电间、空调机房等）

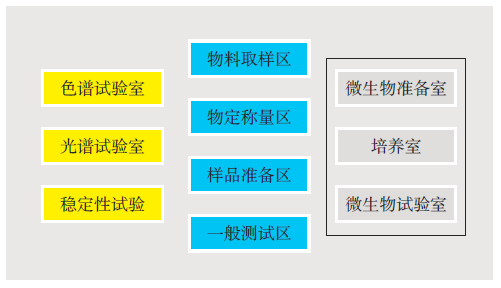

药厂检验中心的职能分区概括如图1。
图1 药厂检验中心的职能分区
药厂研发中心的设计则需凭据研发主张，设立适合的独立尝试室，但上述职能间也是必不成少的。研发中心的分区设计通常以楼层为天然分隔以达到削减互有关扰的主张。
二、造药行业尝试室设计重点
以上为造药行业尝试室的一些重要通例设计思路，在此基础上笔者沉点论述实际中凭据分歧的工作和指标，在设计中的一些经验和重点。
2.1
药厂的检验中心
（1）《药品出产质量治理规范》（2010 年订正）的有关要求及解析。
第六十三条质量节造尝试室通常该当与出产分辨隔。生物检定、微生物和放射性同位素的尝试室还该当彼此分隔。
第六十四条尝试室的设计该当确保其合用于预约的用处，并可能预防混合和交叉传染，该当有足够的区域用于样品措置、留样和不变性调查样品的存放以及纪录的保留。
第六十六条处置生物样品或放射性样品等特殊物品的尝试室该当切合国度的有关要求。
对第六十三条而言，大规模药厂根基不存在问题，但此条钟注幼型企业尤其要把稳，往往钟注幼企业出产区域及检验中心在一栋构筑甚至一层内，设计上应将检验中心和出产区域分隔。
对第六十四条而言，对尝试室设施的要求是以能有效节造检测环境并获得靠得住的检测了局为主张，我们提交的设计应有利于削减潜在的对样品的传染。对有干净要求的工作区域应有明确的标识，并能有效进行监测和纪录。要把稳尝试室间的有效隔离并有适当的措施预防交叉传染。
对第六十六条而言，要求配设合理的处置拔除样品和有害拔除物的设施和区域，并采取有效防护措施保障人员、环境和样品不受传染，保障生物安全性，此时，人员和环境是被要求；さ。
（2）尝试室的职能应涵盖工厂药品出产批文或药典中所提及的全数检测项目（登记向表委托项目之表），同时两全环境监测、原辅料和包材的检测项目。
（3）把稳凭据产品的自身性质，充分思考其高致敏性和毒性，选用相宜的人员防护措施，在削减样品检测的互有关扰的同时，强化对尝试人员的；。
2.2
关于尝试室出产
本文开头已说过，此刻一些生化药品（或中央体、原液）的出产，往往就在尝试室中进行，因而我们首先要明确是尝试室尝试还是尝试室出产。
通常尝试室安插必须满足《构筑防火设计规范》要求，通常在民用构筑内也可设置，当然必须做好相应的三废处置措施，并按民用构筑的消防分散要求设计。
若是是尝试室出产，准则上按出产车间思考，构筑单体按丙类厂房设计。
丙类厂房里能够设出产性尝试室，但不应该设民用设施，即不能有办公用房。
关键的难点是介于两者之间的，如中试研发。
——此刻较常见的安插是盛开式尝试区安插，构筑会将此区域的消防分散设计按民用构筑要求设计，这样即便在丙类厂房，尝试区最远点分散距离从车间要求的不超过60 m 减幼为民用要求的不超过30 m ；
——中试研发尝试室或气体分析尝试室会使用较多种类的溶剂，总量也不会少，可能还会使用到氢气、氧气、乙炔等甲、乙类气体，因而要充分思考防火防爆措施，如易燃气体探头、带透风设施的试剂贮存柜，同时尽可能限度试剂存放量和使用量；
——丙类车间内不宜设购置公区；——把稳原辅料拔除物贮存运输要求，同时尽量不穿越无关区域；
——甲、乙类气体管路需明敷，并设有气体探头。
2.3
关于特殊的尝试室
▲ 特殊尝试室
重要指特种生物尝试室和动物尝试室。关于这两类特殊尝试室，已有较多文章论说，此处不再发展，只是按自己的实际经验提出以下几个重点：
（1）动物尝试室（此类尝试室重要效率动管会的领导定见）。
A. 动物尝试室和动物豢养应分区设置；
B. 人流、净物流、污物流分隔设计，预防交叉传染；
C. 把稳动物尸体和渗出物的网络处置，把稳尝试室废水、废气的处置。
（2）生物尝试室（防护措施设计是关键）。
A . 两个规范
GB 19489—2008《尝试室生物安全通用要求》：确定生物安全尝试室分级。
GB 50346—2011《生物安全尝试室构筑技术规范》：划定了在尝试室设计、建设、运行过程中的土建、消防、暖通、强弱电、自动节造、给排水等设计要求。
B. 具体要求
① 限度进入（人员、节肢和啮齿动物）；
② 拔除物的灭活灭菌措施 ；
③ 相宜的压差设置 ；
④ 供水排水的防回流措施 ；
⑤ 高风险排风两级高效过滤，3 级、4 级生物尝试室选取全新风系统设计；
⑥ 应急供电保障 30 min ；
⑦ 变乱状态下高风险撤出的人员还应冲淋 ；
⑧ 不设水喷淋系统，机械排烟 ；
⑨ 使用II 级或III 级生物安全柜，并保障压差，垂危措置用电。
2.4
尝试室的节能设计
通常的节能设计是以绿色构筑的理想付诸具体执行。
尝试室里最大的能耗是透风柜或设备排风带走的空气能量，因而尝试室的透风空调设计是节能的沉点。
透风柜工作时要陆续排风至室表，夏季和冬季时陆续将房间内经过冷却和加热的室内空调空气排向室表，增长不少能耗，为此我们有几种设计规划：
（1）天然补风：在安插透风柜的房间内开窗，这样在维持正常送回风量的同时，大量的陆续排风量重要来自室表新风补充，但正是这种未经温度湿度处置的新风，给房间的环境温度湿度带来负面影响，即尝试室冬天冷夏天热，因而不推荐这种规划作为主流做法。一种改进的做法是在室内设直接进风口，但这些风经过加设的一段盘管处置（按必要进行加热和冷却），再补进室内，这样房间内的温度能够有显著的改善，也就是说春秋天直接补风，冬夏季对补风进行适当的加热和冷却，这样环境温度能够在可接受的领域内。
（2）排风机变频节造：通常设计排风时，注定将多个透风柜的排风串在一路排出，若是结尾的总排风机功率固定，那么无论一台还是多台透风柜开启状态下，排风量是固定的。若是我们将结尾风机加变频调节，同时监测排风系统内每台透风柜排风支管的风量，按支管风量总和来调节结尾排风机的功率，就会有效削减排风量。但由于风机变频领域为额定功率的25 % 左右，因而这种规划对于数量不多的透风柜串联系统较为合用，目前这种方式较为常用。必要提醒的是，这种方式增长了支管风量检测及变频、联锁系统，会提高直接投资用度。
（3）目前成效最好的透风系统设计为将透风柜内补风管直接设计成内循环，就是自带补风的透风柜，即通过特殊的管路设计，将进入透风柜内的补风通过操作台面直接进入排风管，新风只有经过单一过滤处置而不进行温度湿度节造，由于内循环通路在透风柜内，不会影响操作间的温度。另表，思考到防倒灌，设计的补风量是排风量的70 % ~ 80 %（可通过送风总管和排风总管风量联锁来实现，同时结合操作面板的开启度，能够将透风柜排风机设置高、低分歧的排风量，有效节造现实排风量以达到节能主张。这种看起来单一的解决规划现实操作并不单一，由于内部补风还涉及到在最大补风量的情况下节造相宜的补风风速，也就必要提供合理的补风口面积又不挤占尝试台操作面，目前还仅仅在进口透风柜上得到利用。国内的大部门透风柜还只能做到在透风柜操作面板表设补风管的方式解决，补风管离得近了，注定影响操作；离得远了又会在某种意思上回到从室内取风的方式上，又会影响室内温度。但愿随着技术进取，国内透风柜的设计造作能尽快与国际接轨，为尝试室设计提供更优化的设备。
